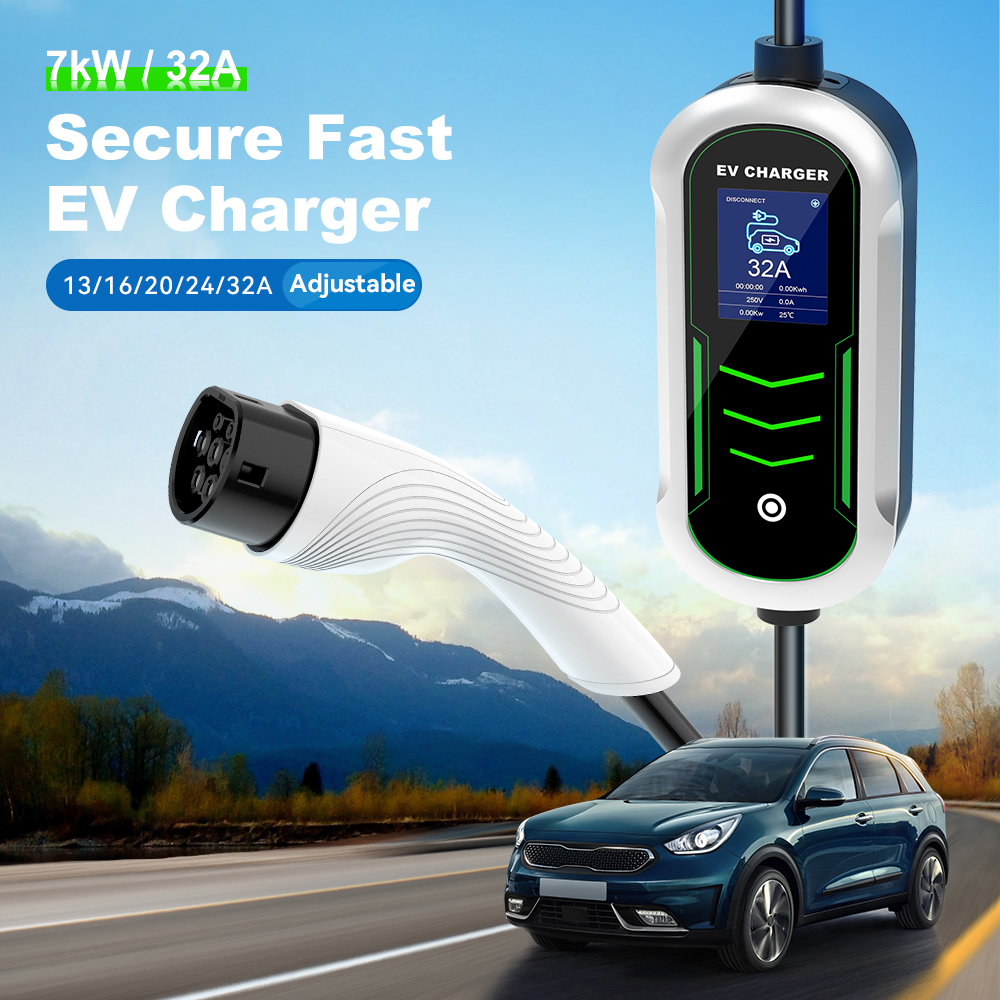

Det er avgjørende å beskytte mot elektriske overbelastninger ved kraftig EV-lading. EV-laderen på 7 kW 32 A har dobbelte, standardkonforme beskyttelsesmekanismer for å forhindre katastrofale feil under drift.
Sikringer og sikringsskinner virker som vår primære beskyttelse mot for mye strøm gjennom elektriske systemer. De kutte ut strømmen nesten umiddelbart når visse grenser overskrides. Termomagnetiske brytere fungerer faktisk på to måter. Den magnetiske delen griper inn veldig raskt ved plutselige kortslutninger der strømmen hopper til minst tre ganger det den skal være. Samtidig tar den termiske delen lenger tid, men håndterer situasjoner der det bare er for mye strøm som flyter kontinuerlig. Når man har med noe som en 32 ampere-lader å gjøre, anbefaler de fleste eksperter å bruke 40 ampere-kretser i stedet. Dette følger retningslinjer fra IEC 60364-5-52, som i praksis sier at vi bør la være litt pusterom for normale svingninger. Hvis disse beskyttelsene ikke er på plass, kan ledninger overopphetes ganske raskt. Isolasjonen begynner å brytes ned etter bare noen få minutters overbelastning, noe som fører til alvorlige problemer senere.
Å følge IEC 61851-standarden betyr at sikkerhetsresponsene blir korrekte overalt. Standarden fastsetter spesifikke utløsningspunkter på omtrent 110 til 125 prosent av normale strømnivåer. Ta en 32 amp ladestasjon som eksempel. Sikringene må kobles ut før det nås 41 amp ved kontinuerlig effekttrekk, og det innenfor bestemte tidsfrister. Denne beskyttelsen gjelder både selve ladeutstyret og de skjøre batteristyringssystemene i elektriske kjøretøy, som lett kan skades. De fleste produsenter bruker i dag det de kaller to-trinns strømovervåkning. Dette hjelper til å skille mellom korte strømsprang, for eksempel når biler utveksler informasjon under oppstart, og reelle problemer der for mye strøm fortsetter å flyte gjennom systemet over lengre tid.
| Beskyttelsesparameter | IEC 61851-krav | Formål |
|---|---|---|
| Overbelastningsrespons | 125 % nominell strøm | Forhindre ledergrad |
| Kortslutningsutløsing | 5 ms ved ≥300 % strøm | Eliminer lysbueslukningsrisiko |
| Kontinuerlig toleranse | +5 % strømstabilitet | Sikre sikker kontinuerlig levering på 7 kW |
Lademodus 3 krever kontinuerlig 32 A strømflyt gjennom elbilutstyr over lange perioder, noe som langt overstiger hva de fleste hjemmeelektriske anlegg er bygget for å håndtere. Nøyaktig strømmåling innenfor ±0,5 % er avgjørende her, og oppnås vanligvis med Hall-effekt-sensorer som lar operatører overvåke tilstandene i sanntid samtidig som de filtrerer ut irriterende nettfluktasjoner. Hvis denne nøyaktigheten mangler, kan selv en liten overstrøm på 2 A som varer bare en halvtime øke kabelltemperaturen med nesten 40 grader celsius ifølge britiske Electrical Safety First-standarden, og potensielt smelte isolasjonslagene. Å få disse målingene riktig er helt avgjørende for å opprettholde stabil 7 kW-utgang uten å ofre sikkerheten eller forkorte utstyrets levetid i fremtiden.
NTC-termistorer, som står for Negative Temperature Coefficient, overvåker interne temperaturer, spesielt rundt kraft elektronikkområder og tilkoblinger der varme har en tendens til å samle seg. Systemet overvåker nøye når deler begynner å bli for varme, vanligvis over ca. 85 grader celsius. På dette tidspunktet griper sensorene inn og stopper oppladningsprosessen umiddelbart. Dette skiller seg fra å bare ha én sensor et sted, fordi flere punkter i systemet oppdager varmepunkter før de blir problemer. Produsenter tester alle disse sikkerhetsfunksjonene i henhold til standarder satt av IEC 62955 for termisk løpskhetssituasjoner, og sørger for at alt fungerer ordentlig under reelle betingelser.
Ifølge standard EN 61851-1 vedlegg D vil de fleste moderne ladere redusere utgangen til omtrent 28 ampere når omgivelsestemperaturen overstiger 35 grader celsius. Det tilsvarer en reduksjon på rundt 12,5 %, noe som sørger for trygg drift inne i enheten. Bakgrunnen for denne innebygde justeringen? Den bidrar faktisk til å motvirke varmeopphopning over tid. Hva betyr det i praksis? Utstyr med lengre levetid! Noen studier antyder at produkter kan vare omtrent 30 % lenger når denne funksjonen er aktivert. I tillegg forhindrer den isolasjonsmaterialene i å brytes ned for tidlig. Dagens ladeinnretninger håndterer alle disse beregningene i sanntid gjennom spesiell programvare og kontrollmekanismer utviklet spesifikt for termisk styring.
For å forhindre støt i 7 kW 32 A ladeløsninger for elektriske kjøretøy, spiller reststrømsbrytere (RCD) en kritisk rolle. Standard modeller av type A oppdager vanlige vekselstrømslekkasjer, men når det gjelder elbiler, trenger vi noe bedre. Derfor kommer type B RCDer inn i bildet, siden de kan oppdage de vanskelige pulserende likestrømsfeilene som forekommer inne i elbilens strømomformere. IEC 61851-standarden krever faktisk denne funksjonen, for hvis likestrømslekkasje ikke oppdages over 6 milliampere, er det alvorlig risiko for elektrisk støt. De fleste nyere 7 kW-ladeløsninger har nå innebygd type B-beskyttelse som standardutstyr. Dette betyr at ingen ekstra sikkerhetslag lenger er nødvendig, og brukerne får kontinuerlig beskyttelse gjennom hele timen med 32 A-lading uten å måtte bekymre seg for hull i sikkerhetsdekningen.
Å sjekke jordingssystemet regelmessig forhindrer farlig oppbygging av elektrisitet i utstyrskarossier. Moderne jordkontinuitetsovervåkingsenheter måler ledningsmotstand hundrevis av ganger hvert sekund basert på mikro-ohmmeterteknologi. Disse systemene vil automatisk stanse drift hvis motstanden overstiger 0,3 ohm i henhold til EN 50620-standarder. Bedre modeller kan oppdage isolasjonsproblemer før de blir alvorlige, ved å registrere nedgang under 1 megaohm med reaksjonstid raskere enn ett millisekund. Dette er svært viktig for anlegg som kjører på 32 ampere der effektnivået når 7 kilowatt uten avbrudd. Smart programvare sammenligner kontinuerlig spenningsendringer utenfor normale områder (+/- 10 %) med kjente lekkasjemønstre. Dette hjelper til med å unngå falske alarmer samtidig som det gir beskyttelse mot selv små lysbuefeil ned til bare 5 milliampere strøm.
Mikroprosessorsystemene inne i dagens 7 kW 32 A-ladere kontrollerer hele tiden strøm- og spenningsnivåer, med en avlesningshastighet på 1 000 ganger per sekund gjennom de Hall-effekt-sensorene vi har snakket om. Når noe går galt – for eksempel hvis det oppstår en plutselig spiss over eller under 5 % av 32 A-verdien, eller hvis spenningen faller under 207 volt i vanlige 230 V-anlegg – oppdager disse intelligente systemene feilen og reagerer innen bare 100 millisekunder. Denne typen rask tenking slår gamle mekaniske reléer med god margin, og stopper farlige kjedereaksjoner før de starter. Reelle tester bekrefter også dette; ifølge IECs rapporter fra i fjor reduserte hurtigvirkende design antallet elektriske branner med nesten 94 %. Og det blir enda bedre fordi mønstergjenkjennelsesteknologi lar disse ladere oppdage problemer enda tidligere, ved å oppdage karakteristiske tegn på lysbue og jordingproblemer lenge før de utvikler seg til alvorlige sikkerhetsrisikoer.
| Overvåkningsparameter | Deteksjonsterskel | Reaksjons tiltak |
|---|---|---|
| Strømsvingninger | ±5 % av 32 A vurdering | Strømbe grense |
| Spenningssvingninger | ±10 % av nominalverdi | Ladestopp |
| Buesignaturer | 8 mA RMS | Øyeblikkelig nedstengning |
Ladeprosessen stopper automatisk når viktige grenser overskrides. Når isolasjonsmotstanden faller under 1 megaohm, betyr det vanligvis at vann trenger seg inn et sted eller at deler begynner å slitas, noe som kan føre til farlige elektriske støt. Hvis spenningene svinger for langt fra normale nivåer, for eksempel ved å gå over 253 volt eller falle under 207 volt, slår systemet seg helt av for å beskytte både laderen og bilens elektroniske systemer. Disse to hovedmetodene for feiloppdagelse følger bransjestandarder satt av IEC 62196, og reelle felttester i 2024 viste at de forhindrede farer omtrent 96 prosent av gangene. Hver gang noen starter lading, utføres spesielle tester for å sjekke jordingens effektivitet ved å sende svært små spenningssignaler under 12 volt. Systemet kontrollerer motstand kontinuerlig under drift og vil kutte strømmen umiddelbart hvis noe ser usikkert ut. Spesiell kretskobling sjekker spenningsnivå hvert 20. millisekund for å hindre overoppheting når spenningen plutselig øker.
I den internasjonale standardverdenen har man satt regler for elektrisk sikkerhet, spesielt med fokus på dokumenter som IEC 60364-5-52 fra 2019 og BS 7671:2018. Disse retningslinjene slår i praksis fast at når det gjelder kontinuerlige belastninger, må vi følge en nedjusteringsregel på 80 %. Det betyr at hvis noen ønsker å installere en 32 A elbil-lader, trenger de faktisk en dedikert 40 A krets til formålet. Når ingeniører kjører termiske modeller på slike systemer, viser resultatene seg å være meget avslørende. Hvis 6 mm² kobberkabler belastes helt opp til 32 A uten å la være ekstra margin, kan temperaturen stige med mer enn 15 grader celsius. Med tiden tar denne varmeoppbyggingen hardt på isoleringen rundt kablene. Før noe ombyggingsarbeid igangsettes, bør elektrikere alltid sjekke hvor mye plass som er tilgjengelig i hovedfordelingspanelet. Å hoppe over dette trinnet kan føre til mange problemer senere, inkludert hyppige utkoblinger av sikringer, gradvis skade på ledningsledere, og verste av alt – å feile de obligatoriske konformitetssjekkene under inspeksjoner.
Ifølge EN 50620:2017-standarden må utstyr inneholde reststrømsmonostatorer (RCM) som kan oppdage endringer så små som pluss eller minus 30 milliampere. Standarden krever også systemer for sanntids spenningsstabilitet som holder strømforbruket stabilt innenfor ti prosent av normale nivåer mens ladeprosesser pågår. For avanserte anvendelser kan reststrømbrytere utstyrt med overstrømsbeskyttelse (RCBO) oppdage utviklende lekkasjestier, selv når de utvikler seg i en hastighet langsommere enn tre milliampere per sekund. Når isolasjonsmotstanden faller under én megaohm, aktiveres overvåkingssystemer og stenger ned driften innen litt over hundre millisekunder. Disse kombinerte sikkerhetsfunksjonene hjelper til å forhindre farlige situasjoner som elektriske støt og potensielle branner under strømsvingninger i nettet. Det som gjør denne tilnærmingen spesielt smart, er hvordan den unngår å gjenta funksjoner som allerede er innebygd i Type B reststrømsenheter og separate termiske overvåkingssystemer, og dermed skaper et mer effektivt totalt systemdesign.
Nødvendige samsvarskrav:
| Sikkerhetsfunksjon | Trøskel | Responstid |
|---|---|---|
| Spenningsstabilitet | ±10 % svingning | <200 ms |
| Isolasjonsmotstand | <1 MΩ | < 100 ms |
| Jordfeil-deteksjon | 30 mA ubalanse | <300 ms |
En 40 A krets anbefales for en 32 A lader for å gi reserve til normale strømsvingninger og unngå overoppheting.
Type B HFI-brytere kan oppdage pulsérende likestrømslekkasje, noe som vanlige Type A HFI-brytere ikke kan, og gir dermed bedre beskyttelse mot elektrisk støy i EV-ladeanvendelser.
Ladestrømmer reduseres når omgivelsestemperaturen stiger over 35 °C i henhold til EN 61851-1 vedlegg D, noe som bidrar til å forhindre overoppheting og forlenge utstyrets levetid.
Automatisk avstengning skjer når kritiske grenser, som isolasjonsmotstand under 1 megaohm eller betydelige spenningsvariasjoner, oppdages, og sikrer dermed sikkerhet for både kjøretøy og lader.
